婁衛校 徐建設 李雪良 黃明鑫 崔嵬
（浙江精工鋼結構有限公司 浙江紹興 312030）
摘要：滑移胎架本身是一個滑動的機構，且由于滑移過程的復雜性，因此很難簡化出一個合理的計算模型。我們通過簡化模型測定平面外的水平力、壓彎構件的穩定計算、多個滑移胎架整體計算和抗傾覆分析保證了滑移胎架的強度和穩定。
關鍵詞：滑移胎架 壓彎構件 抗傾覆分析 平面外水平分力
Calculation and Analysis of Slippage Frame in the National Stadium Project
Lou Weixiao Xu Jianshe Li Xueliang Huang Mingxin Cui wei
Abstract: Slippage frame itself is a sliding body，and the process of slip is complex,
so it is difficult to simplify the calculation to be a reasonable model.
To get the horizontal force out of slippage frame surface , we simplify the model to
measure it; Through calculating the stability of beamcolumn member, overall calculation
of many slippage frames, and overturn analysis, we ensures the slippage frames’
intensity and stability.
Keyword: slippage frame, beamcolumn member, intensity and stability analysis, horizontal
force out of slippage frame surface
1.概述
隨著人們對建筑美學和功能多樣化的要求日益提高，使施工技術不斷進步，一些諸如計算機動態控制、有限元模擬等輔助技術也應用于大跨度、復雜結構的施工中[1]。目前大跨度屋架鋼結構工程施工主要有高空散裝、整體提升和整體滑移3種方案，其針對不同情況各具優缺點[2]。本文主要以國家體育館屋架鋼結構工程為背景，就其滑移方案中的中滑道12米高滑移胎架進行計算分析。
國家體育館位于北京奧林匹克公園南部，是北京奧運中心區的三大主場館之一，總建筑面積約為81000平方米，是奧運會體操、手球，殘奧會輪椅籃球的比賽館，是一座具有國際先進水平的大型多功能體育館。鋼屋蓋結構形式為單曲面、雙向張弦桁架鋼結構，上弦為正交正放的平面桁架；下弦預應力張拉索，穿過鋼撐桿下端的雙向索夾節點，形成雙向空間張拉索網。

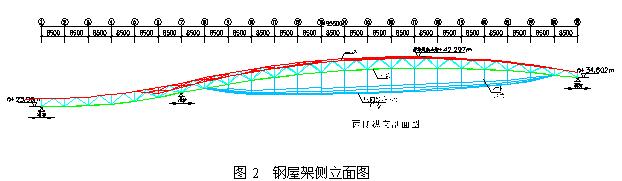

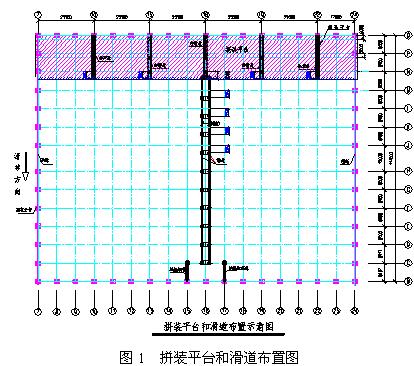

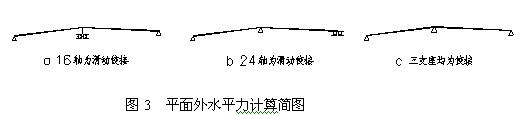

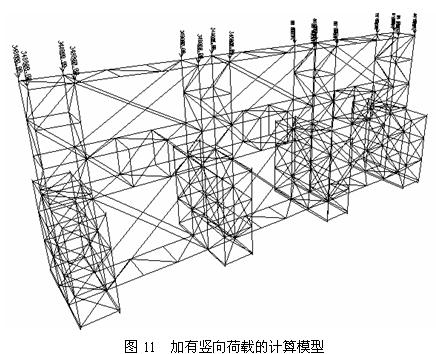

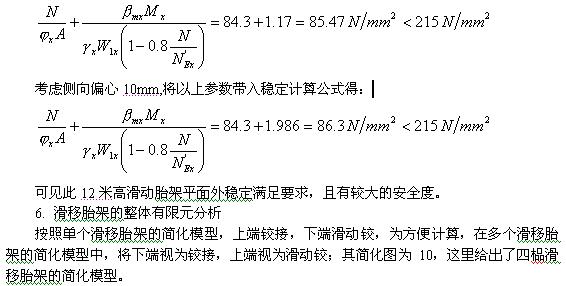

鋼屋架工程采用整體累計滑移的施工方法，實現了地面拼裝、高空胎架拼裝、雙向索的安裝施工同時進行，成功地解決了工期緊、任務重的難題。滑移施工部分僅限于比賽區，如圖1所示：在7軸、24軸各設置一條滑道，16軸設置兩條滑道；在N軸和Q軸之間 設置拼裝平臺，16軸設置滑道支撐架和滑移胎架。由于鋼屋架16軸撐桿最大長度近9米，決定了滑移胎架的高度。滑移施工過程中，滑移胎架為機構且高度大，因此滑移胎架設計是支撐架系統中的一個難點和關鍵點。另外由于7軸滑道比24軸的滑道低5.1米，如圖2所示，從理論上講，三個支撐點都只提供豎向的水平支撐力，沒有平面外的水平分力；在滑移過程中，由于震顫和結構下鐃變形可能有水平方向的分力，因此如何考慮平面外的水平分力也是滑移胎架設計的一個關鍵問題。
：
